Реле давления Italtecnica LP/3 с защитой от сухого хода

Реле давления Italtecnica LP/3 с защитой от сухого хода

Реле давления Italtecnica LP/3 с защитой от сухого хода применяются для защиты водяных систем (автоматические станции повышения давления, системы пожаротушения), а так же в пневматических системах (контроль повторяющихся циклов под давлением). Устройство размыкает электрическое соединение между электропитанием и нагрузкой, когда давление падает ниже установленного значения (давление выключения). В автоматических станциях водоснабжения они соединяются с реле для осуществления защиты насоса от "сухого хода". Перезагрузка прибора происходит автоматически, когда давление снова становится выше, чем стартовое давление, или при нажатии кнопки перезагрузки.

Принцип действия

Реле давления Italtecnica LP/3 применяется для отключения насоса по нижнему заданному пределу давления, защищая тем самым насос от работы в сухую и соответственно поломки. При возникновении давления выше заданного предела (отключения) реле автоматически перезапустится, что можно сделать и в ручную нажав кнопку перезапуска. Позволяет задать предел отключения по минимальному давлению в определённом диапазоне.

Особенности и преимущества

• Применяется для защиты систем подачи воды (повысительные установки, системы пожаротушения), а так же в пневматических системах (контуры регулирования под давлением).
• Размыкает электрическое соединение между электропитанием и оборудованием, когда давление падает ниже установленного значения (давление остановки).
• Устанавливается последовательно с реле давления PM/5 в автоматических станциях повышения давления для защиты электронасоса от «сухого хода»
• Перезапуск происходит автоматически, когда давление снова становится выше, чем стартовое давление, или при нажатии кнопки перезапуска
• Двойной электрический контакт: нормально разомкнутый, из сплава меди, с накладкой Ag-Ni
• Мембрана из обрезиненного тканевого материала (резина NBR)
• Надежно фиксирующие кабельные зажимы

Технические характеристики

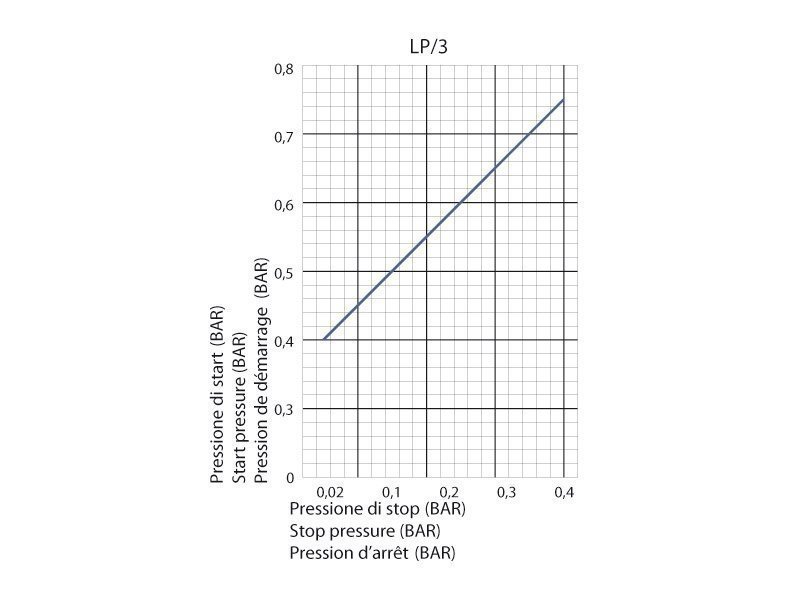

Диаграмма настроек

Габаритные размеры

Электрические контакты

Пример установки
