IMIT TA3 термостат комнатный механический

Данное устройство представляет собой удобный в обращении механический термостат, с помощью которого можно точно регулировать температуру в помещении, что таким образом удовлетворяет пользователя в комфорте при нахождении в помещении.

Соответствие стандартам:

Настоящее изделие соответствует требованиям директив:

• B.T. 73/23/EEC
• E.M.C. 89/336/EEC и последующим обновлениям директивы 93/68/EEC

Технические характеристики:

• Диапазон регулирования температуры: 5-30°C
• Перепад температур: 0,4K-0,8K
• Класс защиты: IP20
• Скорость изменения температуры: 1K/15 мин
• Максимально допустимая нагрузка подключаемых контактов: 16(2,5)A 250V
• Срабатывание переключателя: 1 В
• Максимальная рабочая температура: 50°C
• Температура хранения: 0-50°С
• Монтаж: настенный

Установка и подсоединение

Инструкции по технике безопасности

Перед подсоединением термостата, убедитесь, что питающее напряжение регулируемого прибора (например, котел, насос, система кондиционирования воздуха и т.д.) не подается на термостат, и что это напряжение соответствует значениям, указанным внутри прибора (250 В~ макс)

Месторасположение термостата

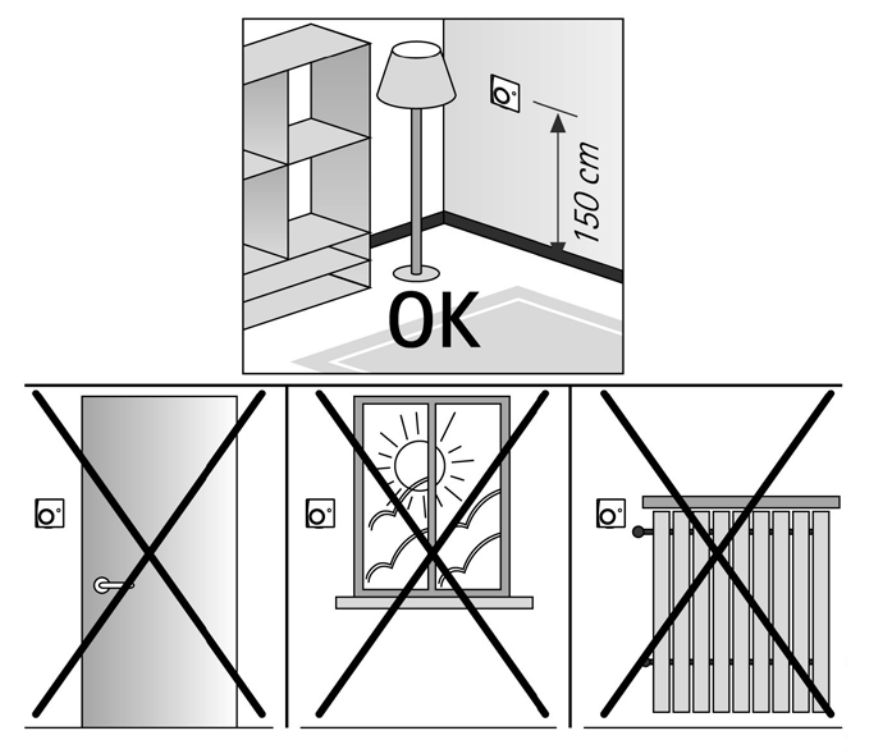

Термостат должен находиться вдали от источников тепла (радиаторов, солнечных лучей и кухонных помещений) и на расстоянии от дверей/окон на высоте приблизительно 1,5 м от пола

Клавиши управления термостатом
А - ручка установки температуры

В - предупредительная лампочка

С - переключатель ON/OFF (Вкл./Выкл) или SUMMER/WINTER (Лето/Зима) (в зависимости от модели)

Установка и подключение

A) В том случае, если термостат должен быть установлен в круглом встроенным ящике (с расстоянием между центрами 60 мм) или на неровной стенной поверхности или в других отдельных местах, рекомендуется использовать установку дополнительного основания. Прикрепите данное устройство к стене через два отверстия, отличные от отмеченных как В-В, которые предназначены исключительно для установки термостата.(рис.7)
B) Снимите переднюю крышку с основания термостата, ослабив зажим (рис. 8), затем прикрепите его к стене (или к дополнительному основанию) через имеющиеся отверстия (рис. 9) и закрепите с помощью подходящих винтов, максимальный размер которых 3,5 мм).
C) Пропустите провода питания через щель в основании и подсоеди¬ните их к клеммам, как указано на схеме подсоединения внутри устройства. Установите переднюю крышку на место.(рис. 10)

Предостережение
Рекомендуется производить установку прибора в строгом соответс¬твии с действующими нормативами и постановлениями по технике безопасности.

Включение и выключение термостата
Если в данной модели имеется такой переключатель, то установите его в положение “ON” (Вкл.) для запуска оборудования или в положение “OFF” (Выкл.) для выключения оборудования.(рис. 12)

Установка температуры
Когда прибор подсоединен и питание включено, установите нужною температуру помещения, просто установив ручку регулировки температуры на соответствующее значение на градуированной шкале.(рис. 11)

Ограничения температурного диапзона и блокировка температуры

Снимите переднюю крышку с основания термостата, ослабив зажим. (рис. 8) Предостережение: Операции по ограничению температурного диапазона и блокировку температуры может выполнять только персонал, имеющий соответствующую квалификацию.

Ограничение температурного диапазона
Вставьте имеющееся приспособление, установив ручку в нужные точки ограничения (мин. и макс.) согласно соответствующим значениям, нанесенным на корпус ручки. Убедитесь, что металлический держатель остается в правильном положении между предельными точками минимума и максимума. (рис. 14) Затем снова установите переднюю крышку на место.

Блокировка температуры
Установите ручку в положение, соответствующее значению нужной температуры, затем отделите основание от крышки при нажатии со-ответствующего удерживающего зубца. (рис. 8) Вставьте две специальные принадлежности на боковые поверхности металлического фиксатора для того, чтобы предотвратить перемещение ручки (рис. 15), установите крышку обратно на изделие.

Переключатель SUMMER/WINTER (ЛЕТО/ЗИМА)
Если в данной модели имеется такой переключатель, то установите его в положение ^ для установки работы в режиме «summer» («лето») (система кондиционирования воздуха) или в положение О для установки «winter» («зима») (система нагревания) (рис. 13)

ГАБАРИТНЫЕ РАЗМЕРЫ,
